Kaçak Akım Rölesi Testi

Kaçak akım rölesi, elektrik tesisatlarında meydana gelen yalıtım hataları sonucu oluşan kaçak akımları algılayarak devreyi otomatik olarak kesen hayati bir koruma ekipmanıdır. İnsan hayatını elektrik çarpmalarına karşı korumanın yanı sıra elektrik kaynaklı yangın risklerinin önlenmesinde de önemli bir görev üstlenir.

Ancak zamanla çevresel koşullar, kullanım yoğunluğu ve mekanik aşınmalar nedeniyle kaçak akım rölelerinin performansı düşebilir. Bu nedenle belirli periyotlarda test edilerek doğru çalıştığının doğrulanması gerekmektedir.

Proser Periyodik Kontrol olarak, kaçak akım rölelerinin açma akımı ve açma süresi testlerini gerçekleştirerek elektrik tesisatlarınızın güvenliğini kontrol altına alıyoruz.

Kaçak Akım Rölesi Neden Önemlidir?

Elektrik tesisatlarında oluşan kaçak akımlar, fark edilmediğinde ciddi sonuçlara yol açabilir. İnsan vücudu üzerinden geçen düşük seviyeli akımlar bile hayati risk oluşturabilir.

Kaçak akım rölesi;

• Elektrik çarpmalarına karşı koruma sağlar.
• Yangın risklerini azaltır.
• Elektrik tesisatını korur.
• İş kazalarının önlenmesine katkı sağlar.
• Elektrik sistemlerinin güvenli çalışmasını destekler.

Özellikle sanayi tesisleri, iş merkezleri, hastaneler, okullar, oteller ve üretim tesislerinde kaçak akım rölelerinin düzenli olarak test edilmesi büyük önem taşımaktadır.

Kaçak Akım Rölesi Testi Neden Yapılmalıdır?

Kaçak akım rölesinin tesisata bağlı olması tek başına yeterli değildir. Rölenin belirlenen akım değerlerinde ve gerekli süre içerisinde devreyi açtığının test edilmesi gerekmektedir.

Periyodik testler sayesinde;

• Rölenin çalışır durumda olduğu doğrulanır.
• Açma süresi ölçülür.
• Açma akımı kontrol edilir.
• Olası arızalar erken tespit edilir.
• Elektrik güvenliği artırılır.
• Mevzuata uygunluk sağlanır.

Çalışmayan veya gecikmeli açan bir kaçak akım rölesi, elektrik çarpması ve yangın risklerini ciddi ölçüde artırabilir.

Kaçak Akım Rölesi Çeşitleri

İhtiyaca ve kullanım alanına göre farklı kaçak akım rölesi tipleri bulunmaktadır.

Koruma Amaçlarına Göre

30 mA Kaçak Akım Rölesi
İnsan hayatını korumak amacıyla kullanılır ve en yaygın kullanılan tiptir.

300 mA Kaçak Akım Rölesi
Elektrik tesisatını koruyarak yangın risklerini azaltmak amacıyla kullanılır.

10 mA Kaçak Akım Rölesi
Hassas koruma gerektiren özel alanlarda tercih edilir.

500 mA Kaçak Akım Rölesi
Seçiciliğin önemli olduğu endüstriyel sistemlerde kullanılabilir.

Faz Yapısına Göre

• 2 Kutuplu (Tek Faz + Nötr)
• 4 Kutuplu (Üç Faz + Nötr)

Akım Tipine Göre

AC Tipi
Alternatif akım sistemlerinde kullanılır.

A Tipi
Alternatif akım ve darbeli DC bileşen içeren sistemlerde kullanılır.

B Tipi
Alternatif akım, DC bileşenli sistemler ve özel endüstriyel uygulamalarda tercih edilir.

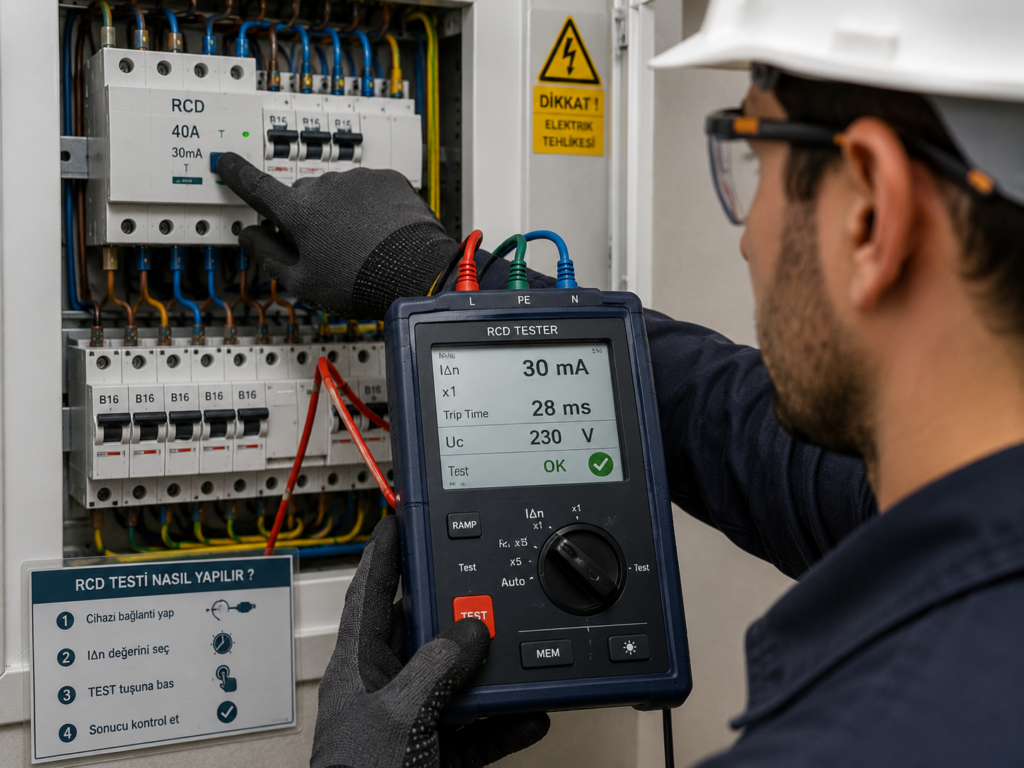

Kaçak Akım Rölesi Testi Nasıl Yapılır?

Kaçak akım rölesi testleri özel ölçüm cihazları kullanılarak gerçekleştirilir.

Test sırasında;

Açma Akımı Ölçümü

Rölenin hangi akım seviyesinde devreyi kestiği ölçülür.

Açma Süresi Ölçümü

Kaçak akım oluştuğunda rölenin ne kadar sürede devreyi açtığı belirlenir.

Fonksiyon Kontrolü

Koruma mekanizmasının doğru çalışıp çalışmadığı kontrol edilir.

Son Nokta Testleri

Prizler, makineler ve kullanıcıların temas ettiği noktalardan testler gerçekleştirilerek gerçek çalışma koşulları değerlendirilir.

Tüm sonuçlar kayıt altına alınarak raporlanır.

Yasal Mevzuat ve Zorunluluklar

Elektrik İç Tesisleri Yönetmeliği kapsamında kaçak akım rölesi kullanımı zorunlu tutulmaktadır.

Ayrıca Elektrik Tesislerinde Topraklamalar Yönetmeliği kapsamında hata akımı koruma düzenlerinin test edilmesi, açma akımı ve açma sürelerinin ölçülerek kayıt altına alınması gerekmektedir.

Bu nedenle işletmelerin periyodik testlerini yaptırmaları hem güvenlik hem de yasal uygunluk açısından önemlidir.

Kaçak Akım Rölesi Test Raporu

Testlerin ardından hazırlanan raporda;

• İşletme bilgileri
• Kullanılan test cihazları
• Kalibrasyon bilgileri
• Ölçüm sonuçları
• Açma akımı değerleri
• Açma süreleri
• Uygunluk değerlendirmesi
• Tespit edilen uygunsuzluklar
• İyileştirme önerileri

yer almaktadır.

Bu raporlar iş güvenliği denetimlerinde ve resmi kontrollerde talep edilebilmektedir.

Neden Proser Periyodik Kontrol?

Proser Periyodik Kontrol olarak, elektrik güvenliğini en üst seviyede tutmak amacıyla uzman mühendis kadromuz ve kalibrasyonlu test cihazlarımızla hizmet vermekteyiz.

Sunduğumuz Avantajlar

• Uzman teknik ekip
• Kalibrasyonlu ölçüm ekipmanları
• Mevzuata uygun test ve raporlama
• Hızlı saha hizmeti
• Güvenilir ölçüm sonuçları
• Detaylı teknik değerlendirme

Elektrik tesisatlarınızda kullanılan kaçak akım rölelerinin güvenilirliğini kontrol etmek, çalışanlarınızı korumak ve yasal yükümlülüklerinizi yerine getirmek için Proser Periyodik Kontrol uzmanlığına güvenebilirsiniz.
